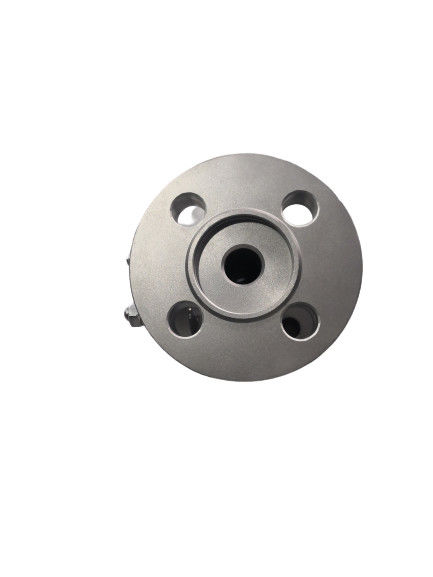

उच्च गुणवत्ता के साथ PN50 फ्लैंज प्रकार स्टेनलेस स्टील क्रायोजेनिक चेक वाल्व

संरचना का वर्णन


इस वाल्व के प्रयोग के दौरान, मध्यम चित्र में दिखाए गए तीर की दिशा में बहता है।

1जब मध्यम निर्धारित दिशा में बहता है, तो वाल्व डिस्क मध्यम के बल से खुल जाता है; जब मध्यम पीछे की ओर बहता है, the valve disc is tightly sealed with the valve seat due to the weight of the valve disc and the reverse force of the medium Closed together to achieve the purpose of preventing the medium from flowing back.

2वाल्व शरीर और डिस्क की सीलिंग सतह स्टेनलेस स्टील से बनी होती है।

3. इस वाल्व की संरचनात्मक लंबाई GB12221-1989 के अनुसार है, और फ्लैंज कनेक्शन आकार JB / T79-1994 के अनुसार है।

	वाल्व प्रकारःचेक वाल्व
	कनेक्शन प्रकारः फ्लैंज
	नाममात्र व्यास:DN10mm~DN25mm
	नाममात्र दबावःPN4.0MPa
	सामग्रीः वाल्व शरीरःCF8; वाल्व डिस्कः06Cr19Ni10;वाल्व स्टेम: 06Cr19Ni10; भरना:पीटीएफई; डिस्क सीलिंग:पीसीटीएफई
	उपयुक्त माध्यम: LO2,LN2,LAr,LNG, आदि
	उपयुक्त तापमानः ((-196°C~+80°C)
	डिजाइन और निर्माणःजीबी/टी24925-2010 के अनुरूप
	परीक्षणःजीबी/टी13927-2008 के अनुरूप
	वाल्व जीवनकालः उपयोग की आवृत्ति के अनुसार निर्दिष्ट और स्थापना का स्थान
	लीड टाइमः अनुकूलित वाल्व आमतौर पर 30 ~ 45 दिन होते हैं; स्टॉक वाल्व आमतौर पर 5 दिनों के भीतर होते हैं।

1यदि ग्राहकों के पास उत्पादों के लिए विशेष आवश्यकताएं हैं, तो उन्हें ऑर्डर अनुबंध में निम्नलिखित निर्देश प्रदान करने चाहिएः
संरचना की लंबाई
b. कनेक्शन प्रकार;
नाममात्र व्यास
d. उत्पाद के उपयोग के माध्यम और तापमान और दबाव सीमा;
परीक्षण, निरीक्षण मानक और अन्य आवश्यकताएं।


2कारखाना ग्राहक की विशिष्ट आवश्यकताओं के अनुसार विभिन्न ड्राइविंग उपकरणों को कॉन्फ़िगर कर सकता है।


3यदि निर्धारित वाल्व प्रकार और मॉडल ग्राहक द्वारा प्रदान किए जाते हैं, तो ग्राहक को अपने मॉडल के अर्थ और आवश्यकताओं को सही ढंग से समझाना चाहिए,और इस शर्त पर अनुबंध पर हस्ताक्षर करें कि आपूर्ति और मांग पक्ष समझते हैं और सहमत हैं.


4वायदा और ऑर्डर करने वाले ग्राहकों के लिए, कृपया वाल्व मॉडल, विनिर्देशों, मात्रा, वितरण समय और स्थान को विस्तार से बताने के लिए पत्र पर कॉल करें।और कुल अनुबंध राशि का 30% का अग्रिम भुगतान, आपूर्तिकर्ता उत्पादन के लिए तैयार है।

सिचुआन लिआंगचुआन मैकेनिकल उपकरण कं, लिमिटेड एक उच्च तकनीक कंपनी है जो कई प्रकार के वाल्वों,विशेषकर क्रायोजेनिक वाल्वों के उत्पादन में माहिर है। मुख्य उत्पाद क्रायोजेनिक वाल्व हैं,गेट वाल्व, ग्लोब वाल्व, बॉल वाल्व, बटरफ्लाई वाल्व, चेक वाल्व, सेफ्टी वाल्व आदि। हमारी कंपनी के पास कई राष्ट्रीय प्रौद्योगिकी पेटेंट हैं।और हमारी कंपनी विशेष उपकरण विनिर्माण प्रबंधन प्रणाली और आईएसओ 9001 अंतरराष्ट्रीय गुणवत्ता प्रणाली की स्थापना और सुधार किया है और प्रमाण पत्र पारित किया है2015 में हमने उच्च प्रौद्योगिकी उद्यम का प्रमाण पत्र पास किया।यह सुनिश्चित करने के लिए कि उत्पाद की गुणवत्ता प्रासंगिक राष्ट्रीय मानकों के अनुरूप हैउद्योग के मानक और निगम के मानक।

1यह सुनिश्चित करना चाहिए कि स्थापना से पहले पाइप को साफ किया जाए।

2स्थापित करते समय, सुनिश्चित करें कि वाल्व शरीर पर तीर द्वारा इंगित प्रवाह दिशा द्रव की प्रवाह दिशा के अनुरूप होना चाहिए।

3. यह वाल्व डिग्रिसेड किया गया है. स्टोर और स्थापना के दौरान साफ रखें.

4पाइपलाइन का निर्माण पूरा होने के बाद पाइपलाइन पर सभी वाल्व खोले जाने चाहिए।और पाइपलाइन में अवशेष को पूरी तरह से और पूरी तरह से रखा जाना चाहिए ताकि यह सुनिश्चित हो सके कि पाइपलाइन प्रणाली साफ और मलबे से मुक्त हो.

5तेल मुक्त आवश्यकताओं के साथ स्थापना प्रणाली आरेख को डीग्रिज किया जाना चाहिए।

6उपयोग के दौरान धीरे-धीरे खोलें और बंद करें।

7यदि वाल्व डिस्क, वाल्व सीट और वाल्व स्टेम जैसे सटीक भाग पहने या क्षतिग्रस्त हो जाते हैं, तो इसे समय पर मरम्मत और प्रतिस्थापित किया जाना चाहिए।

8गैसकेट और सील सामग्री जैसे भागों के लिए, उन्हें हर बार नए के साथ बदलें।
